Parques solares dentro de AutoCAD, del terreno a los planos de obra

Trabaja sobre tu propio DWG: el parque que se calcula es el que se emite, y cada número queda trazable al modelo.

Ver qué hace

Qué hace

01Terreno y layout

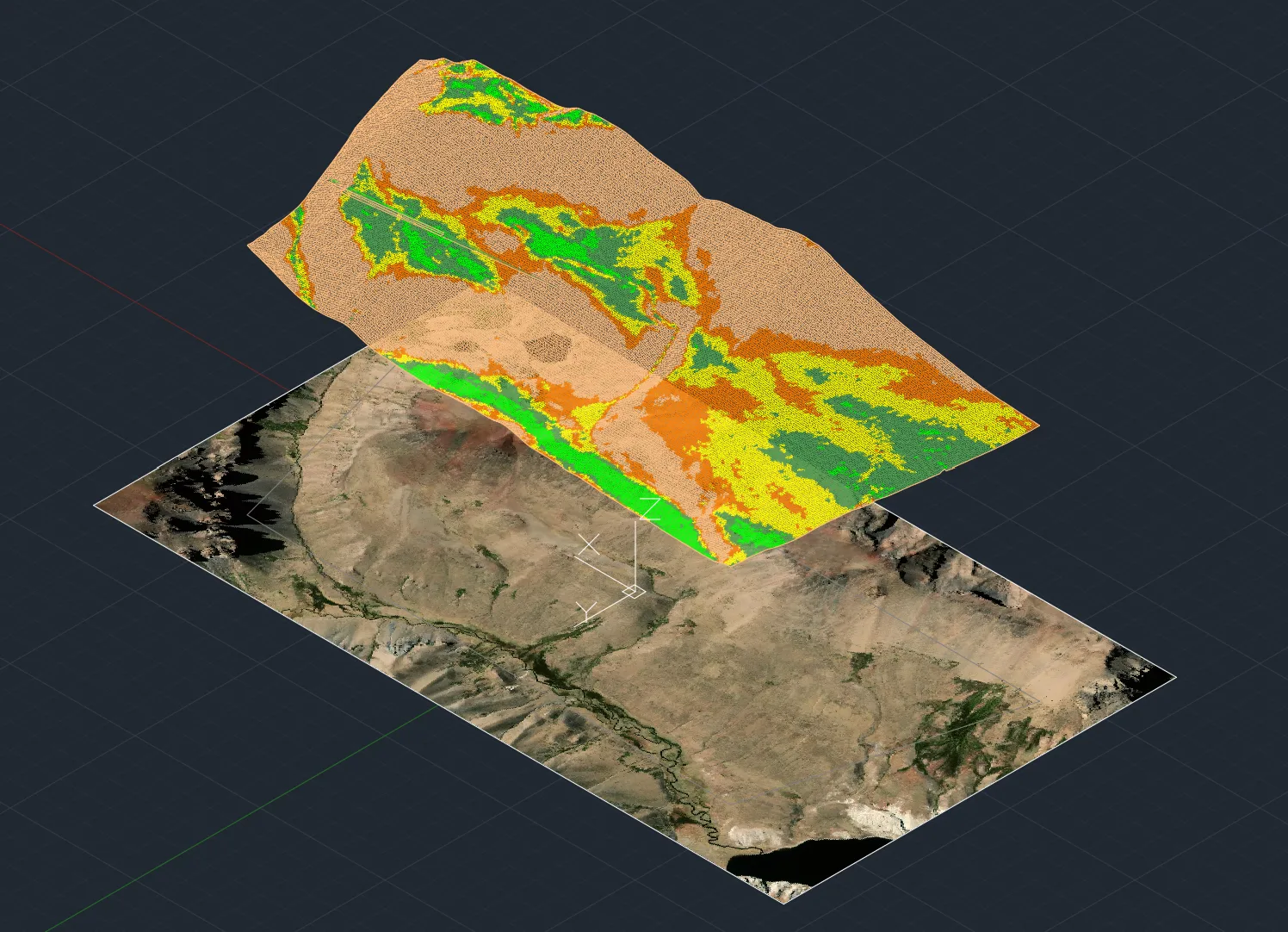

  • Terreno desde 9 formatos (TIN, DEM, contornos y GIS) con obstáculos de OpenStreetMap
  • Strings sobre el terreno real: estructura fija, seguidor de un eje y TFT, con vista 3D
  • Sombras cercanas y lejanas sobre el terreno
  • Meteorología de PVGIS, NASA, Open-Meteo, NSRDB y Solcast, con tu propia API key
  • Optimizador de capacidad: potencia instalada contra rendimiento específico
Sector 1 sobre imagen satelitalSAT-01
Sector 1 — plantaSEC-01 / 1
Paso entre filas y coberturaDET-GCR-01

02Civil

  • Grading, corte y relleno, y cómputo de movimiento de suelos
  • Caminos según AASHTO 93, cunetas por Manning, cuencas y alcantarillas
  • Geotecnia a partir del ensayo SPT
Terraza y taludes tipoDET-MOV-01
Cortes típicos de caminosDET-CAM-01
Detalles de caminos y alcantarillaDET-CAM-03

03Estructura y pilotaje

  • Pilotes y dado de hormigón: vuelco, deslizamiento y arrancamiento
  • Cargas de viento y nieve según ASCE, y riesgo de rayo
Mesa tipo — planta, apoyos y piezasDET-MESA-01
Apoyo tipo 1 — delantero, línea bajaDET-PILE-01 / 2
Zonificación de viento del campoWND-01

04Eléctrico

  • Stringing DC y MPPT según IEC, NEC o AS/NZS 5033
  • Dimensionamiento de cable, caída de tensión y zanjas
  • Cruces de cables resueltos, con su tabla y un corte por cada cruce
  • Subestación, transformador elevador, punto de conexión y BESS
Segmento eléctrico TR01ELE-01 / 1
Zanjas tipoDET-ZAN-01
Estación transformadora TR01 — disposición de equiposEQP-CT-01 / 1

05Protección y control

  • Coordinación de protecciones IEC 60255, con curvas tiempo-corriente y N-1
  • Ajustes propuestos de 87T, 87B, 21, 67, 79 y 25, con criterio y verificación
  • Funcional por campo del centro de transformación, la subestación y el POI
  • Trifilar de campo, distribución de tensiones de CA y CC, y cables de comando

Los ajustes de protecciones salen para revisión: el criterio lo ratifica quien firma.

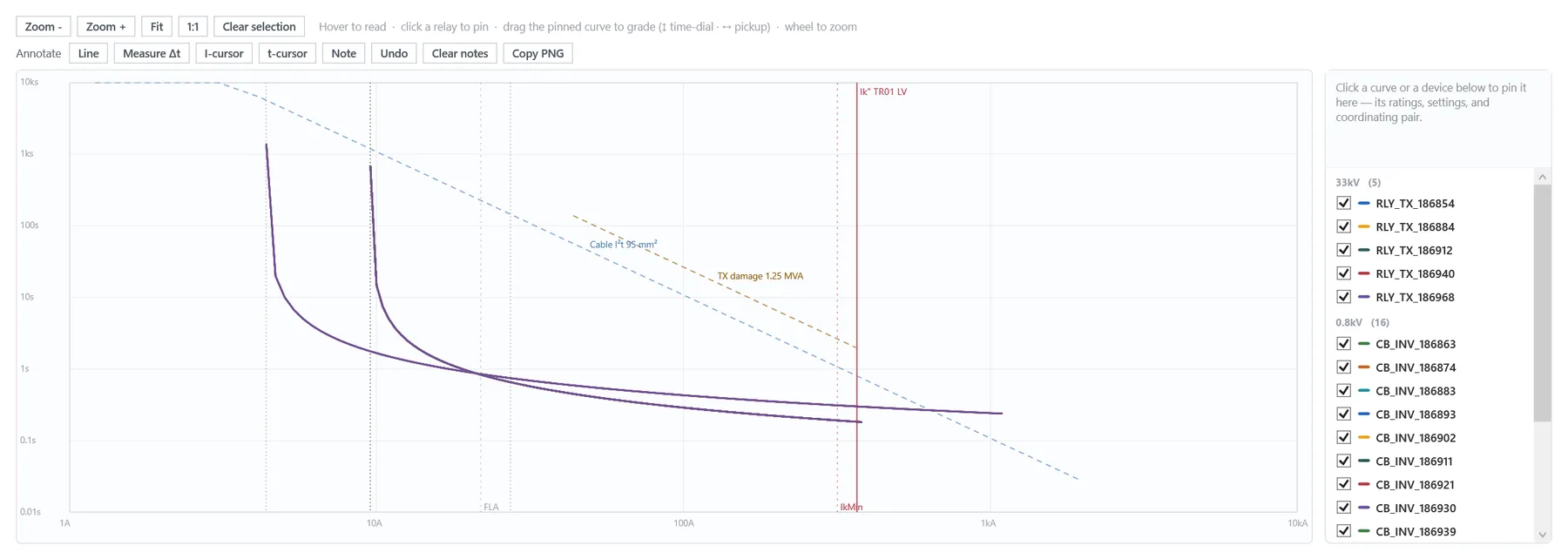

Coordinación tiempo-corrienteELE-CRV-01
Esquema funcional — matriz de disparosELE-FUN-01 / 3
Esquema funcional — lógica de disparoELE-FUN-01 / 5

06Estudios de red

  • Flujo de carga y cortocircuito
  • Arc-flash IEEE 1584-2018, de 0,6 a 15 kV
  • Puesta a tierra IEEE 80
  • Export a ETAP y verificación de sus resultados, fila por fila

Los estudios de red son de cribado: el estudio certificado sigue en ETAP o PSS/E.

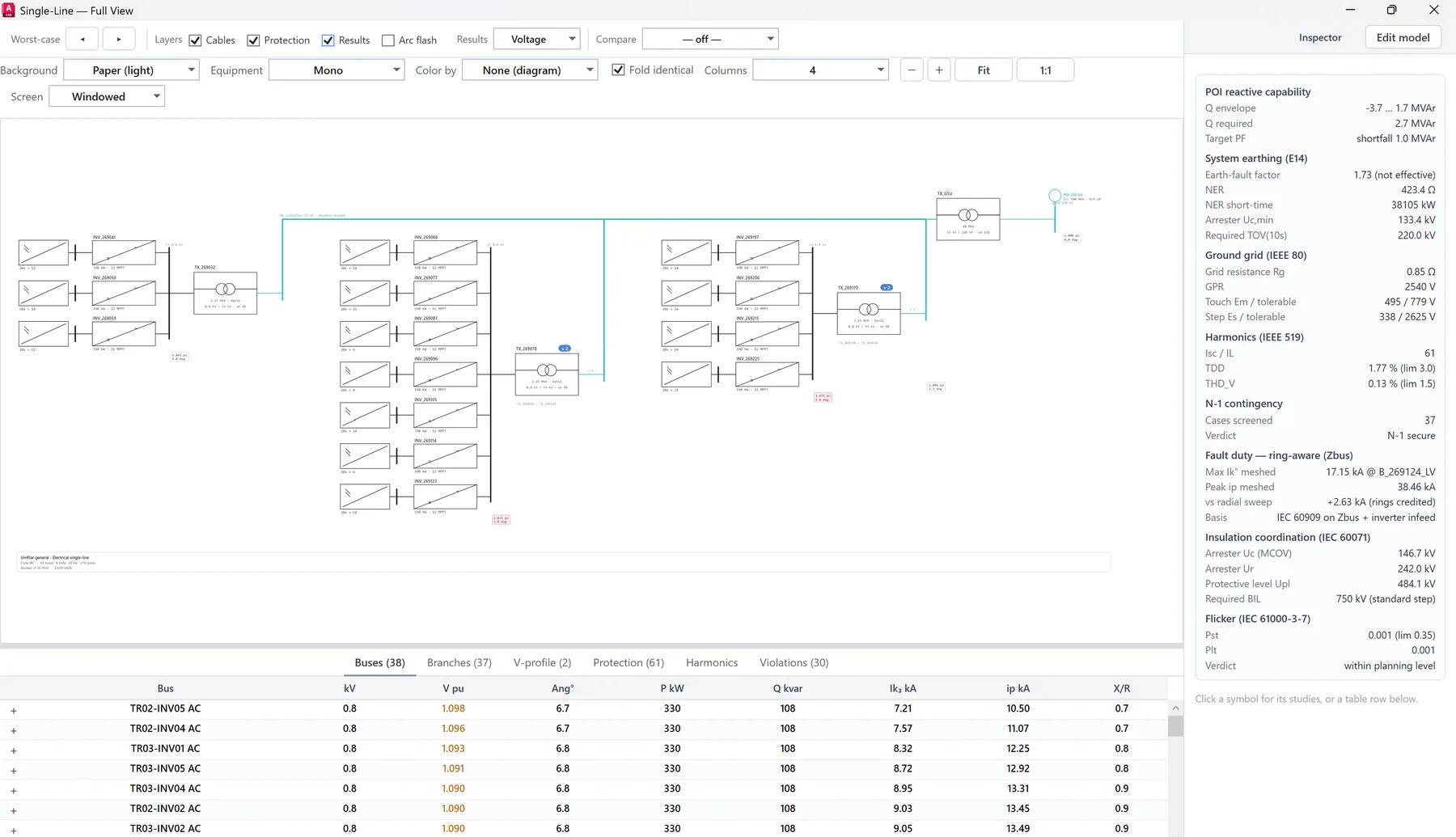

Los 33 estudios, su norma y dónde termina cada uno
Puesta a tierra — malla de estación TR01ELE-PAT-01 / 2
Típicos de puesta a tierra — unionesELE-PAT-02 / 1
Coordinación tiempo-corriente a la corriente de fallaELE-CRV-01 / 1

07Planos y documentos

  • Unifilar general y unifilares de tableros de MT
  • Servicios auxiliares, canalizaciones, tendidos y planilla de cables numerada
  • Malla de puesta a tierra, disposición y montaje del centro de transformación
  • Pilotes, cortes de la mesa y movimiento de suelos
  • Memorias de cálculo, Excel con forma de documento emitido y export a PVsyst

Lo que depende del equipo comprado queda como plano pendiente del fabricante, no dibujado de memoria.

Qué entrega en cada etapa de una licitación

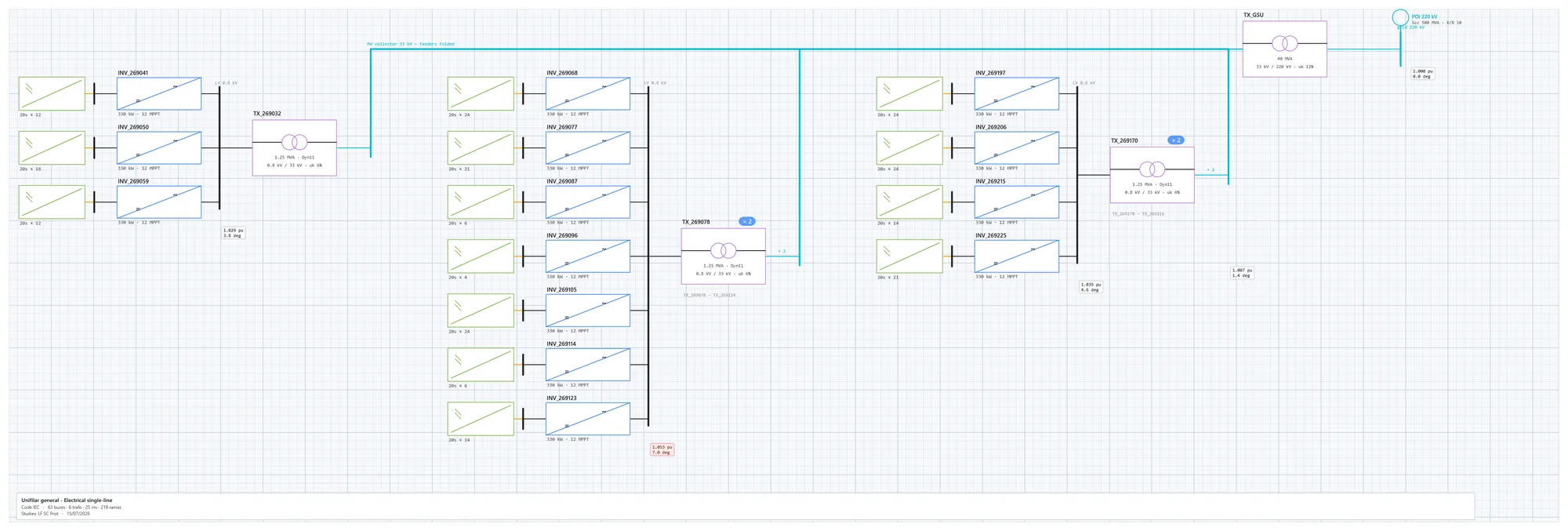

Esquema unifilar generalELE-SLD-01
Tablero de MT 13,2 kV SE — unifilar de celdasELE-TAB-01 / 2
Estación transformadora TR01 — planta y corteDET-01 / 2
